Allgemeines

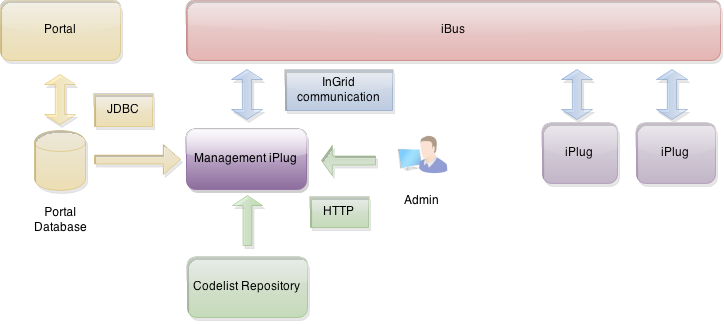

Das Management-iPlug dient als Schnittstelle zwischen den Komponenten des Systems (iBus, iPlugs) und der Portal-Datenbank. In der Datenbank liegen Informationen, die von den iPlugs und deren Administrationsschnittstellen genutzt werden, z.B.:

  • Informationen über Partner/Anbieter
  • CodeListen
  • Anmeldeinformationen

InGrid Komponente iPlug Management

InGrid Komponente iPlug Management

Systemvoraussetzungen

  • 256 MB RAM

  • 1 GB Harddrive

  • JAVA 17
  • Cygwin (unter Windows)

Installation

Download: https://distributions.informationgrid.eu/ingrid-iplug-management/

Um die Installationsroutine zu starten, doppel-klicken Sie auf das Installationsprogramm oder geben Sie folgenden Befehl auf der Kommandozeile ein:

java -jar ingrid-iplug-management-VERSION-installer.jar

Der Installer ist sowohl per graphischer Oberfläche als auch Kommandozeileneingabe ausführbar. Bitte folgen Sie den Anweisungen des Installationsprogrammes. Das Installationsprogramm installiert die Komponente im gewünschten Verzeichnis und passt die Konfigurationsdateien an.

Sie können nun das iPlug mit

sh start.sh start

starten.

Das iPlug besitzt eine Administrationsoberfläche über die die Eigenschaften des iPlugs eingesehen und verwaltet werden können. Geben Sie als PORT den bei der Installation angegebenen Port für die Administration an.

http://localhost:PORT

Anstelle von localhost können Sie auch die IP-Adresse des Computers eingeben. Authentifizieren Sie sich als ‘admin’ mit dem von Ihnen vergebenen Passwort.

Aktualisierung

Neues Release von https://distributions.informationgrid.eu/ingrid-iplug-management/ herunterladen.

iPlug stoppen.

sh start.sh stop

Aktuelles Installationsverzeichnis sichern:

cp -r /opt/ingrid/ingrid-iplug-management <BACKUP-DIRECTORY>

Die Aktualisierung erfolgt über den Installer.

java -jar ingrid-iplug-management-NEW-VERSION-installer.jar

Während der Installation bitte “Update” auswählen und das vorhandene Installationsverzeichnis angeben.

iPlug starten.

sh start.sh start

Betrieb

start.sh [start|stop|restart|status]

Die LOG Ausgaben finden sich in der Datei log.log und console.log.

Konfiguration

Über die Administrationsoberfläche wird die Konfiguration des iPlugs vorgenommen. Alle benutzerspezifischen Parameter werden in der Datei conf/config.override.properties abgelegt, damit diese bei einer Aktualisierung der Installation (Update im Installer) nicht überschrieben werden. Aus dieser Datei werden beim Start des iPlugs weitere benötigte Dateien generiert (communication.xml, plugdescription.xml).

Basiskonfiguration

Die Basiskonfiguration für iPlugs kann hier eingesehen werden.

Datenbank-Konfiguration

Unterstützt werden die Datenbanken MySQL, Oracle und PostgreSQL (ab InGrid 4.0.2). Die Integration von PostgreSQL in den Installer erfolgt ab Version > 4.0.3.

Die Parameter der Portal-Datenbank werden bereits im Installer eingegeben. Dabei werden die Datenbank URL, Benutzername und -passwort in der Datei conf/config.override.properties abgelegt. Diese Einstellungen können über die Administrationsoberfläche angepasst werden (Datenbankeinstellungen).

Die Datei conf/repository_database.xml enthält die finale Datenbank-Konfiguration, hier werden nach Start des iPlugs die benutzerspezifischen Parameter aus conf/config.override.properties ergänzt.

Im folgenden beispielhafte Konfigurationen für

  • MySQL
<jdbc-connection-descriptor
	   jcd-alias="databaseMySQL"
	   default-connection="true"
	   platform="MySQL"
	   jdbc-level="2.0"
	   driver="com.mysql.jdbc.Driver"
	   protocol="jdbc"
	   subprotocol="mysql"
	   dbalias="//localhost/ingrid-portal"
	   username="dbUsername"
	   password="dbPassword"
	   useAutoCommit="1"
>
  • Oracle
<jdbc-connection-descriptor
	   jcd-alias="databaseOracle"
	   default-connection="true"
	   platform="Oracle"
	   jdbc-level="3.0"
	   driver="oracle.jdbc.OracleDriver"
	   protocol="jdbc"
	   subprotocol="oracle"
	   dbalias="thin:@localhost:1521:XE"
	   username="dbUsername"
	   password="dbPassword"
	   useAutoCommit="1"
>
  • PostgreSQL (ab InGrid 4.0.2, Integration in den Installer ab Version > 4.0.3)
<jdbc-connection-descriptor
       jcd-alias="databasePostgreSQL"
       default-connection="true"
       platform="PostgreSQL"
       jdbc-level="2.0"
       driver="org.postgresql.Driver"
       protocol="jdbc"
       subprotocol="postgresql"
       dbalias="//localhost:5432/ingrid_portal"
       username="postgres"
       password="dbPassword"
       useAutoCommit="1"
>

Ein Überblick bzgl. PostgreSQL Unterstützung findet sich im InGrid Wiki unter Unterstützung der PostgreSQL Datenbank.

InGrid Communication

Die Datei conf/communication.xml enthält die Konfiguration der InGrid Kommunikationsschicht. Diese wird aus den benutzerspezifischen Inhalten der Datei conf/config.override.properties generiert (s.o.).

<?xml version="1.0" encoding="UTF-8"?>
<communication xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:noNamespaceSchemaLocation="communication.xsd">
    <client name="/ingrid-group:iplug-management-'Ihr-Name'">
        <connections>
            <server name="/ingrid-group:ibus-'Ihr-Name'">
                <socket port="9900" timeout="10" ip="127.0.0.1" />
                <messages maximumSize="1048576" threadCount="100" />
            </server>
        </connections>
    </client>
    <messages queueSize="2000" handleTimeout="10"/>
</communication>

Die einzelnen Parameter haben folgende Bedeutung:

Parameter Beschreibung
client/@name Eindeutige ID des iPlugs
server/@name Eindeutige ID des InGrid iBus
socket/@port Port unter dem der iBus erreichbar ist (Verbindungsaufnahme)
socket/@timeout Timeout der Socketverbindungen in sec
message/@maximumSize max. zulässige Größe einer Message in Bytes, die über den iBus versendet werden kann
message/@threadCount Anzahl der Verbindungen (Threads), die der iBus gleichzeitig aufrecht erhalten kann
message/@handleTimeout Timeout einer Message in sec (Wie lange wartet der iBus auf die Beantwortung einer Message.)
message/@queueSize Message Queue (Wie viele Nachrichten können in der Warteschlange des iBus enthalten sein.)

Schnittstellen

authenticate

Diese Schnittstellenmethode erlaubt es, den iBus-Benutzer in der Portal-Datenbank zu authentifizieren und dessen Berechtigungen zu “erfahren”. Anwendung findet diese Methode z.B. in der Administrationsoberfläche des iPlug-SE, da hier verschiedene Möglichkeiten der Administration in Abhängigkeit von Benutzerrechten und zugeordneten Partnern/Anbietern dargestellt werden müssen.

Schnittstellenaufruf:

Query-Parameter Wert Beschreibung
digest   kodiertes oder unkodiertes Passwort des Benutzers
datatype “management” stellt sicher, dass das Management-iPlug angesprochen wird
management_request_type “0” Identifiziert die Schnittstellenmethode (authenticate)
login   Name des Benutzers

QueryString:

datatype:management login:<user_name> digest:<codiertes oder uncodiertes passwort des Benutzers> management_request_type:0

Ergebnisse:

Für jede Berechtigung (Permission) des Benutzers wird ein Ingrid-Hit erzeugt und zurückgegeben. Innerhalb des Hits sind folgende Eigenschaften definiert:

Eigenschaft Typ Beschreibung
provider String[] Liste mit Anbieter-Kürzeln, für die diese Berechtigung zutrifft
authenticated Boolean true, wenn Benutzer über user_name und digest authentifiziert werden konnte
permission String Name der Berechtigung, z.B. admin.portal.partner.provider.index
partner String[] Liste mit Partner-Kürzeln, für die diese Berechtigung zutrifft

getPartner

Diese Schnittstellenmethode gibt eine zentral in der Datenbank administrierte Liste aller Partner und deren Anbieter zurück.

Schnittstellenaufruf:

Query-Parameter Wert Beschreibung
datatype “management” stellt sicher, dass das Management-iPlug angesprochen wird
management_request_type “1” Identifiziert die Schnittstellenmethode (getPartner)

QueryString:

datatype:management management_request_type:1

Ergebnisse:

Die Liste der Partner und deren Anbieter können über folgende Struktur (unter Eigenschaft partner im Suchergebnis) ermittelt werden:

{ partner: [
	{ partnerid="bund",
	name="Bund",
	providers= [
		{ providerid="bu_bfn", name="Name des Providers", url="URL des providers"} ,
		{providerid="bu_bfn", name="Name des Providers", url="URL des providers"}
	]},
	{ partnerid="ni",
	name="Niedersachsen",
	providers= [
		{ providerid="bu_bfn", name="Name des Providers", url="URL des providers"} ,
		{providerid="bu_bfn", name="Name des Providers", url="URL des providers"}
	]}
  ]
}

getProvidersAsList

Diese Schnittstellenmethode gibt eine zentral in der Datenbank administrierte Liste der Anbieter zurück.

Schnittstellenaufruf:

Query-Parameter Wert Beschreibung
datatype “management” stellt sicher, dass das Management-iPlug angesprochen wird
management_request_type “2” Identifiziert die Schnittstellenmethode (getProvidersAsList)

QueryString:

datatype:management management_request_type:2

Ergebnisse:

Die Liste der Anbieterkann über folgende Struktur (unter Eigenschaft provider im Suchergebnis) ermittelt werden:

Die Liste der Anbieter wird über die folgende Abfrage erstellt:

{ provider: [
		{ providerid="bu_bfn", name="Name des Providers", url="URL des providers"} ,
		{providerid="bu_bfn", name="Name des Providers", url="URL des providers"}
	]
}

getCodelists

Anfrage des Codelist-Repositories und Lieferung aller Codelisten ab einem gesetzten Zeitstempel.

Schnittstellenaufruf:

Query-Parameter Wert Beschreibung
datatype “management” stellt sicher, dass das Management-iPlug angesprochen wird
management_request_type “3” Identifiziert die Schnittstellenmethode (getCodelists)
lastModified long der Zeitstempel, um ältere Codelisten zu ignorieren

FAQ

Wie kann ich ein Überschreiben der Datei env.sh bei einer Aktualisierung verhindern.

In der Datei env.sh können Systemvariablen komponenten-spezifisch angepasst werden (z.B. Proxy oder Heap Einstellungen). Um die Einstellungen nach einer Aktualisierung nicht zu verlieren, muss die Datei env.sh nach user.env.sh kopiert werden. Die Änderungen in user.env.sh werden nicht überschrieben.

Die iPlug Administration funktioniert nicht, es können keine Partner/Anbieter ausgewählt werden.

Mögliche Ursachen:

  • Keine Datenbankverbindung
  • Falsche Datenbank Verbindungsparameter
  • Keine Verbindung zum iBus
  • Sie versuchen sich mit einem Benutzer anzumelden, der keine entsprechenden Rechte besitzt. Bitte richten Sie im Portal einen Benutzer mit den Rechten portal-admin ein!

Bitte analysieren Sie das log file des iPlugs. Löschen Sie gegebenenfalls den Cache Ihres Browsers und starten sowohl das Portal als auch das iPlug neu.

Sie müssen nach einer Änderung der Konfiguration das iPlug nur neu starten, wenn der Zugriff auf die Administrationsoberfläche geändert wurde (Adminport).
