Allgemeines

Das iPlug dient dem Indexieren von Bauleitplanungsdaten aus einer Excel-Datei.

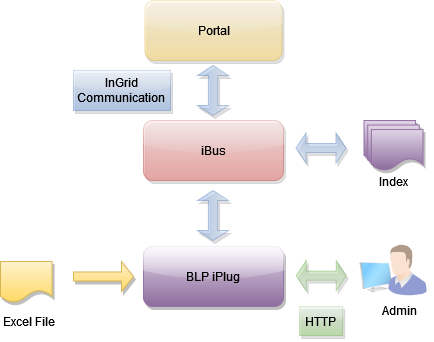

InGrid Komponente iPlug BLP

InGrid Komponente iPlug BLP

Systemvoraussetzungen

  • 256 MB RAM
  • 500 MB Harddrive

  • JAVA 17
  • Cygwin (unter Windows)

Installation

Download: https://distributions.informationgrid.eu/ingrid-iplug-blp/

Um die Installationsroutine zu starten, doppel-klicken Sie auf das Installationsprogramm oder geben Sie folgenden Befehl auf der Kommandozeile ein:

java -jar ingrid-iplug-blp-VERSION-installer.jar

Der Installer ist sowohl per graphischer Oberfläche als auch Kommandozeileneingabe ausführbar. Bitte folgen Sie den Anweisungen des Installationsprogrammes. Das Installationsprogramm installiert die Komponente im gewünschten Verzeichnis und passt die Konfigurationsdateien an.

Sie können nun das iPlug mit

sh start.sh start

starten.

Das iPlug besitzt eine Administrationsoberfläche über die die angeschlossenen iPlugs eingesehen und verwaltet werden können.

http://localhost:PORT

Anstelle von localhost können Sie auch die IP-Adresse des Computers eingeben. Authentifizieren Sie sich als ‘admin’ mit dem von Ihnen vergebenen Passwort.

Nach der ersten Installation wird die Administrations-GUI unter

http://localhost:8082

aufgerufen und die Konfiguration vervollständigt.

Aktualisierung

Neues Release von https://distributions.informationgrid.eu/ingrid-iplug-blp/ herunterladen.

iPlug stoppen.

sh start.sh stop

Aktuelles Installationsverzeichnis sichern:

cp -r /opt/ingrid/ingrid-iplug-blp BACKUP_DIRECTORY

Die Aktualisierung erfolgt über den Installer.

java -jar ingrid-iplug-blp-NEW-VERSION-installer.jar

Während der Installation bitte “Upgrade” auswählen und das Installationsverzeichnis Verzeichnis angeben.

iPlug starten.

sh start.sh start

Betrieb

start.sh [start|stop|restart|status]

Die LOG Ausgaben finden sich in der Datei log.log und console.log.

Konfiguration

Basiskonfiguration

Die Basiskonfiguration für iPlugs kann hier eingesehen werden.

Indexierung von BLP Excel Dateien

Excelformat

Als Datenbasis dient eine Exceldaten mit folgenden möglichen Spalten:

Spaltenname Beschreibung
NAME (oder: STADT/GEMEINDE) Name des Markers in der Karte, Titel des Treffers (Bauleitplanung: )
LAT Latitude des Markers (sollte ein Wert zwischen 47 und 54 sein)
LON Longitude des Markers (sollte ein Wert zwischen 5.9 und 15 sein)
URL_VERFAHREN_OFFEN URL zu Bauleitplänen (in Bearbeitung)
URL_VERFAHREN_ABGESCHLOSSEN URL zu Bauleitplänen (abgeschlossen)
URL_VERFAHREN_FNP_LAUFEND URL zu Flächennutzungsplänen (in Bearbeitung)
URL_VERFAHREN_FNP_ABGESCHLOSSEN URL zu Flächennutzungsplänen (abgeschlossen)
URL_VERFAHREN_BEBAUUNGSPLAN_LAUFEND URL zu Bebauungsplänen (in Bearbeitung)
URL_VERFAHREN_BEBAUUNGSPLAN_ABGESCHLOSSEN URL zu Bebauungsplänen (abgeschlossen)
MITGLIEDSGEMEINDEN Beschreibung auf Marker in Karte und Treffer, wird dafür genutzt um Gemeindeverbünde zu benennen, z.B. “Britz, Chorin, Hohenfinow, Liepe, Lunow-Stolzenhagen, Niederfinow, Stadt Oderberg, Parsteinsee”

Weitere Spalten sind im Excelfile möglich, werden aber beim Import ignoriert.

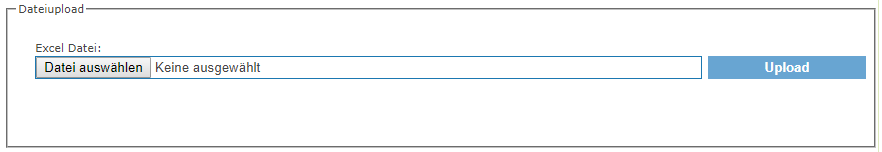

Datei auswählen

Im Bereich Excel-Dateiupload kann die zu indexierende Excel Datei hochgeladen werden.

Wählen Sie dazu eine Datei aus und bestätigen Sie mit Upload.

Excel Datei Öffnen

Nach dem Upload erscheint eine Zusammenfassung der Analyse der Exceldatei. Hier wird die Anzahl der analysierten Einträge sowie ein Auflistung fehlerhafter und unvollständiger Einträge dargestellt. Nach dem erfolgreichem Upload kann indiziert werden.

InGrid Communication

Die Datei conf/communication.xml enthält die Konfigurationen der InGrid Kommunikationsschicht.

<?xml version="1.0" encoding="UTF-8"?>
<communication xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:noNamespaceSchemaLocation="communication.xsd">
    <client name="/ingrid-group:iplug-management-'Ihr-Name'">
        <connections>
            <server name="/ingrid-group:ibus-'Ihr-Name'">
                <socket port="9900" timeout="10" ip="127.0.0.1" />
                <messages maximumSize="1048576" threadCount="100" />
            </server>
        </connections>
    </client>
    <messages queueSize="2000" handleTimeout="10"/>
</communication>

Die einzelnen Parameter haben folgende Bedeutung:

Parameter Beschreibung
client/@name Eindeutige ID des iPLugs
server/@name Eindeutige ID des InGrid iBus
socket/@port Port unter dem die Administrations GUI zu erreichen ist
socket/@timeout Timeout der Socketverbindungen in sec
message/@maximumSize max. zulässige Größe einer Message in Bytes, die über den iBus versendet werden kann
message/@threadCount Anzahl der Verbindungen (Threads), die der iBus gleichzeitig aufrecht erhalten kann
message/@handleTimeout Timeout einer Message in sec (Wie lange wartet der iBus auf die Beantwortung einer Message.)
message/@queueSize Message Queue (Wie viele Nachrichten können in der Warteschlange des iBus enthalten sein.)

FAQ

Wie kann ich die Trefferanzeige anpassen?

Im Installationsverzeichnis befindet sich im conf Ordner die Datei additional_html.ftl. Aus diesem Template wird die Trefferdarstellung erzeugt. Nach einer Anpassung muss das iPlug neu gestartet und neu indiziert werden.

Wie kann ich ein Überschreiben der Datei env.sh bei einer Aktualisierung verhindern.

In der Datei env.sh können Systemvariablen komponenten-spezifisch angepasst werden (z.B. Proxy oder Heap Einstellungen). Um die Einstellungen nach einer Aktualisierung nicht zu verlieren, muss die Datei env.sh nach user.env.sh kopiert werden. Die Änderungen in user.env.sh werden nicht überschrieben.

Die iPlug Administration funktioniert nicht, es können keine Partner/Anbieter ausgewählt werden.

Mögliche Ursachen:

  • Falsche Datenbank Verbindungsparameter
  • Keine Verbindung zum iBus
  • iPlug Management funktioniert nicht

Bitte analysieren Sie das log file des iPlugs. Löschen Sie gegebenenfalls den Cache Ihres Browsers und starten sowohl das Portal als auch das iPlug neu.

Sie müssen nach einer Änderung der Konfiguration das iPlug immer neu starten
